Rootor-löökpurusti SR.
Rootor-löökpurustit SR kasutatakse mineraalsete suuretükiliste materjalide ( kivisüsi, paakunud soolad ja väetised ) purustamiseks peensuseni alla 8...12 mm. Seadet võib kasutada eelpurustina peenjahvatusel desintegraatoris.
Nõuded töödeldavale materjalile: survetugevus kuni 1000 kg/cm2, tüki jämedus kuni 170 mm, niiskus alla 5 %.
Seadme tööorganiteks on silindrilises korpuses vertikaaltelje ümber pöörlev kettakujuline löökelementidega rootor ja korpusesse kinnitatud põrkeribidega staator.
Materjali purustamine toimub rootori ja staatori vahelises ruumis löökide ja hõõrdumise toimel. Purustatud produkt langeb läbi rootori ja staatori vahelise pilu alla ja suunatakse paiskelabadega seadme väljundisse.
Produkti peensus sõltub rootori pöörlemiskiirusest ja pilu laiusest rootori ketta ja staatori vahel.
| SR-1A | SR-2 | |
| Maksimaalne tootlikkus, kg/h | 200 | 2000 / 1000 |
| Maksimaalne tükkide suurus, mm | 120 | 170 |
| Installeeritud võimsus, kW | 4,0 | 15,0 / 7,5 |
| Rootori pöörlemise sagedus, min-1 | 940 | 680 |
| Rootori läbimõõt, mm / löökelemntide arv | 340 / 4 | 650 / 6 |
| Gabariitmõõdud, mm: | ||
| - korpuse läbimõõt | 350 | 930 |
| - kõrgus | 1200 | 2380 |
| Mass, kg | 120 | 1500 |
| Müra tase seadest 1 m kaugusel, dB | 50 | 85 |

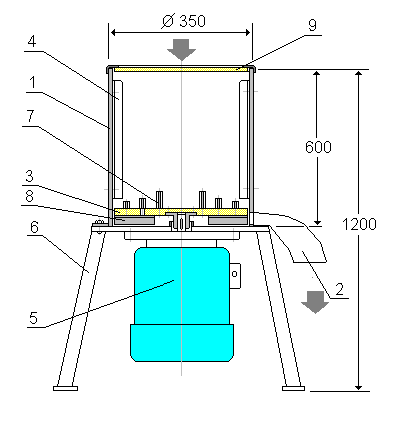

Rootor-löökpurustit SR-1A
1. Korpus 2. Väljund 3. Rootori kettas
4. Staator 5. Elektrimootor 6. Raam
7. Löökelement 8. Paiskelaba 9. Kaas
