Роторная дробилка SR.
Роторные дробилки SR применяются для измельчения до продукта с размерами частиц менее 8…12 мм сухих относительно непрочных минеральных материалов ( сланец, уголь, окаменелые соли и удобрения ) с большими кусками. Дробилку можно использовать для предварительного дробления материалов перед тонким измельчением в дезинтеграторе.
Требования к исходным материалам: прочность на сжатие до 1000 кг/cм2, размер кусков до 170 мм, влажность до 5 %.
Рабочими органами дробилки является вращающийся в цилиндрическом корпусе ротор с вертикальной осью вращения с ударными элементами и отбойные пластины, установленные в корпусе.
Дробление материала происходит в зоне между ударными элементами ротора и отбойными пластинами статора. Частицы материала с размерами меньше щели в нижней части корпуса дробилки выбрасываются лопастями на тыльной стороне ротора из разгрузочного канала дробилки в приемный бункер.
Тонина продукта зависит от ширины щели между ротором и статором, а также от частоты вращения ротора.
| SR-1А | SR-2 | |
| Максимальная производительность, кг/ч | 200 | 2000 / 1000 |
| Максимальный исходный размер частиц, мм | 120 | 170 |
| Мощность электродвигателя, квт | 4 | 15,0 / 7,5 |
| Частота вращения ротора, мин-1 | 940 | 680 |
| Диаметр ротора, мм / число ударных элементов | 340 / 4 | 650 / 6 |
| Габаритные размеры, мм | ||
| - диаметр корпуса | 350 | 930 |
| - высота | 1200 | 2380 |
| Масса, кг | 120 | 1500 |
| Уровень шума на расстоянии 1 м, дБ | 50 | 85 |

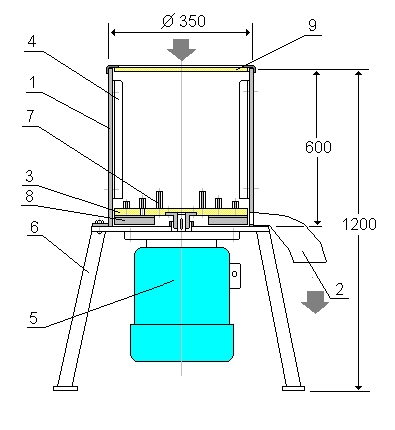

SR - 1A
1. Корпус 2. Разгрузочный канал 3. Ротор
4. Отбойная пластина 5. Электродвигатель 6. Опора
7. Ударный элемент 8. Лопасть 9. Крышка
Фотография:
